OUTILS NÉCESSAIRES POUR LA RÉALISATION D’UNE TERRASSE DALLES :
Un niveau à bulles
Mais les outils suivants peuvent également être utilisés :
Règle de maçon
Cordeau à tracer
Pose dalles
Scie à eau
Laser
Une plaque vibrante pour stabiliser le sol avant la pose.
1- Délimiter l’emplacement de la future terrasse.
Le conseil du Pro : Il est important, voire obligatoire, de réaliser un plan de pose ou de calepinage avant le début du chantier afin de prévoir : sens de pose, coupes, nombre de plots, finition latérale...
*Calepinage : c’est le plan de pose.

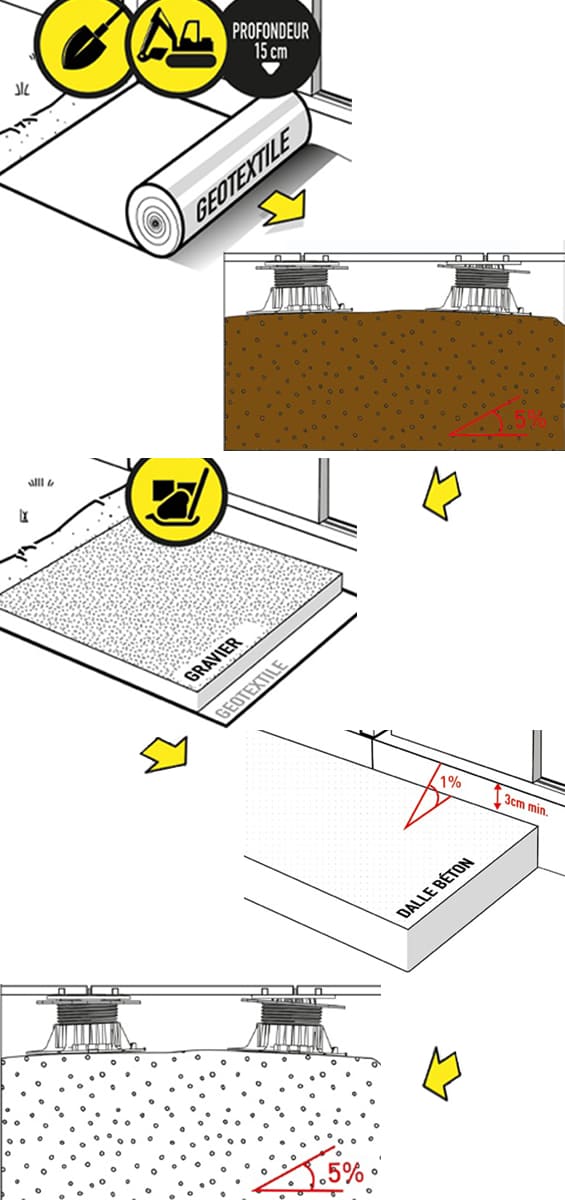

2- Préparation du sol / support.
Deux cas de figure se présentent à vous
Sur terrain brut :
› Décaisser le sol de sa terre meuble végétale sur environ 15 cm.
› Déposer un géotextile.
› Réaliser une couche de fondation composée d’un concassé 0/31.5.
› Compacter à l’aide d’une plaque vibrante.
NB :
› En fonction de la nature du terrain, une fondation drainante peut être réalisée en amont en déposant une couche de type 30/60 ou 40/80.
› Si la surface obtenue comporte toujours quelques défauts, il est préconisé de réaliser un lit de pose avec du sable de carrière ou sable concassé type 0/4. Cela facilitera la pose des plots de faibles hauteurs.
› Il est recommandé de passer la plaque vibrante entre chaque couche.
› Sur un sol non plan, irrégulier ou en pente, il n’est pas nécessaire de corriger le niveau. Utiliser le plot Cleman® autonivelant qui compensera cette pente pour avoir une surface plane.
Sur dalle béton
› Éliminer toute pollution (débris, pierres…) pouvant gêner la pose et l’appui stable des plots.
› Vérifier les hauteurs disponibles aux seuils.
› Prévoir une hauteur sous dalle supérieure à 3 cm. Hauteur du plot (mini. 28 mm - plot standard) + gomme = 3.1 cm.
Le conseil du Pro :
› Sur une dalle béton lisse, ajouter un tapis d’isolation sous les plots.
› Si la dalle présente une pente, utiliser le plot Cleman® autonivelant qui la compensera jusqu’à 5 %. De même si la dalle présente des aspérités.
› Avec les plots autonivelants, prévoir une hauteur sous dalle supérieure à 4,5 cm. Hauteur du plot (mini. 40 mm - plot autonivelant) + gomme = 4,3 cm.
3- Emplacement des plots
Avant toute chose, il est essentiel de suivre rigoureusement le plan de calepinage établi en amont. Ce plan sert de repère pour la disposition des plots et garantit l’équilibre visuel et technique de l’ouvrage.› Positionnez les plots directement au sol, en commençant par les axes principaux. Veillez à respecter les entraxes recommandés (généralement un plot à chaque angle de dalle).
› En cas de découpes ou de périphéries spécifiques, ajustez la position des plots en fonction des contraintes architecturales (murs, seuils, poteaux, etc.).
Le conseil du Pro :
› Réalisez un préréglage des hauteurs à l’aide de l’embout de vissage adapté (clé Cleman®, embout de vissage mécanique), afin de gagner du temps lors de la mise à niveau.
› Utilisez un cordeau à tracer pour matérialiser les lignes directrices sur le support, garantissant un alignement précis des rangées de plots.
4- Mise en place du revêtement
› Une fois les plots positionnés, déposez les dalles minérales sur les têtes de plots, en vous assurant qu’elles reposent parfaitement sur les écarteurs prévus à cet effet. Chaque dalle est maintenue par 4 têtes de plots, garantissant stabilité et joint régulier.
Le conseil du Pro :
› Pour une pose en décalé (pose à joints alternés), il est nécessaire de casser les écarteurs non utilisés afin de ne pas gêner la pose.
› Contrôlez l’alignement et la planéité à chaque rangée à l’aide d’un niveau laser ou d’une règle de maçon longue pour corriger immédiatement toute déviation.
5- Réglage des plots
› Pour ajuster la hauteur de chaque plot et obtenir une surface parfaitement plane, tournez l’écrou de réglage à la main. Ce système permet un réglage micrométrique, indispensable notamment en présence de légers défauts du support ou de variations de dalle.
Le conseil du Pro :
› Une fois les dalles en place, la clé de réglage Cleman® permet un ajustement par le dessus, sans avoir à démonter la structure. Ce système est particulièrement utile pour rattraper les écarts de niveau de dernière minute (jusqu’à 1 mm de correction fine).
6- Finition latérale de la terrasse
› Pour une finition soignée, notamment en périphérie visible, il est recommandé d’intégrer un système d’habillage latéral (plinthe, profilé, dalle verticale).
› Les plots en bordure peuvent être réglés en hauteur comme les autres, afin d’assurer un alignement parfait des finitions verticales.
Le conseil du Pro :
› Prévoyez une rangée de plots fixes en façade et en périphérie pour garantir la stabilité des plinthes.
› Utilisez des plaques à dalle spécifiques pour habillage et appliquez les recommandations de collage PU pour une finition durable et esthétique.
FINITIONS POSSIBLES POUR LA POSE DES PLOTS
Finition avec découpe de carreaux
› Placer les plots en périphérie de la terrasse en veillant que les supports pour l’habillage latéral soient positionnés vers l’extérieur.
› Placer la plaque à dalle sur la tête du plot. Puis placer un carré d’isolation agrippant sur chaque plaque à dalle en périphérie (optionnel).
NB : Le carré d’isolation augmente la hauteur de l’installation de 3 mm.
› Apposer des points de colle PU à l’emplacement des pièges à colle : sur la languette du support habillage latéral et sur le bas de la plaque à dalle.
› Glisser la dalle latérale à la verticale dans le logement prévu en pressant fortement contre les points de colle. Pour une finition 100 % invisible, la languette du support habillage est sécable.
NB : Pour une pose non collée, la languette peut être conservée et servir de butée pour maintenir la plinthe en partie basse.
Le conseil du Pro :
› Il est fortement conseillé de réaliser les coupes de champ une fois le revêtement supérieur posé.
Finition spécifique : angle à 45°
› Positionner les plots afin que les supports pour l’habillage latéral soient utilisables.
› Placer les plaques à dalle sur les plots.
› Placer un plot intermédiaire qui viendra supporter les plinthes à leur jonction.
› Apposer des points de colle sur les pièges à colle des plaques à dalle et des supports habillage. Presser les plinthes contre la colle et maintenir quelques secondes. En séchant, la colle offrira une prise mécanique qui maintiendra définitivement les plinthes.
Le Conseil du Pro :
› Pour les angles, prévoir des coupes à 45° pour les plinthes aux extrémités en contact avec les autres plinthes à l’oblique.
› D’un point de vue esthétique, couper des plinthes de dimension égale.
Finition latérale avec des plots de faible hauteur : Cleman® 28/40
La hauteur des plots est trop faible pour envisager un habillage latéral avec plinthe céramique découpée. D’autres solutions sont envisageables :
› À l’aide de colle PU, coller un profilé aluminium en L sous les dalles en périphérie pour cacher les plots. Plusieurs tailles sont disponibles pour s’adapter aux besoins (profilés disponibles chez les revendeurs spécialisés ou en grande surface de bricolage).
› Réalisation d’un lit de gravier tout autour de la terrasse.
Finition clipsée avec profilé de finition
› Avant de positionner les plaques à dalle sur chaque plot en périphérie, placer un clip de fixation dans un piège à colle de la plaque à dalle (cf. schéma).
› Clipser la plaque à dalle sur la tête du plot, clip vers l’extérieur. Puis placer un carré d’isolation agrippant sur chaque plaque à dalle en périphérie.
› Placer l’ensemble des dalles périphériques. Les aligner verticalement avec le clip.
› Présenter les profilés de finition afin de prévoir les découpes, les jonctions et les angles nécessaires.
› Pour apporter un soutien supplémentaire et éviter le basculement des dalles en périphérie de terrasse, il est possible d’utiliser le kit appui plaque à dalle (rehausse disponible pour des hauteurs sous plaque à dalle supérieures à 65 mm). Assembler les pièces avant de les positionner sur le plot.
› Commencer par un angle.
› Avant d’utiliser les jonctions et/ou les angles, il est conseillé de retirer partiellement le film protecteur à leur emplacement.
RÉALISER UN ANGLE SORTANT
› Découper uniquement la languette d’appui du profilé à 45°.
› Placer l’angle sur le profilé. Pré-plier légèrement les rebords de l’angle.
› Positionner le profilé en le présentant de biais.
› Le positionner avec un léger retrait pour pouvoir placer le second profilé plus facilement.
› Insérer le second profilé dans l’angle sortant.
› Terminer la pose en clipsant fort l’ensemble de l’installation.
7- Fin de chantier - utilisation de la clé
› Une fois les dalles positionnées, un ajustement de finition peut être effectué à l’aide de la clé Cleman®.
› Insérer la clé à l’intersection des dalles et ajuster la hauteur en tournant vers la gauche pour monter, vers la droite pour abaisser.
› La clé permet de rattraper jusqu’à 1 mm de défaut d’alignement (équivaut à un quart de tour).
› Si une légère inclinaison persiste, ajuster à partir du plot le plus bas.
