Tableau de calcul selon les dimensions des dalles
Ce tableau indique le nombre de plots nécessaires pour différentes dimensions de dalles, selon la surface totale de la terrasse.
| Dim. dalle | Type de pose | 20 m² | 40 m² | 60 m² | 80 m² | 100 m² | 200 m² | 1 000 m² |
|---|---|---|---|---|---|---|---|---|
| 40 x 40 cm | 1 plot / angle | 7,8 | 7,2 | 6,9 | 6,8 | 6,8 | 6,6 | 6,5 |
| 45 x 45 cm | 1 plot / angle | 6,4 | 6 | 6 | 5,7 | 5,7 | 5,5 | 5,2 |
| 50 x 50 cm | 1 plot / angle | 5 | 4,7 | 4,6 | 4,5 | 4,4 | 4,3 | 4,1 |
| 60 x 60 cm | 1 plot / angle | 4 | 3,6 | 3,3 | 3,2 | 3,2 | 3,1 | 2,9 |
| 75 x 75 cm | 1 plot / angle + 1 plot / côté | 7,8 | 7,2 | 6,8 | 6,5 | 6,3 | 6 | 5,7 |
| 80 x 80 cm | 1 plot / angle + 1 plot / côté | 7,5 | 7 | 6,4 | 6,1 | 5,8 | 5,6 | 5,2 |
| 50 x 80 cm | 1 plot / angle + 1 / longueur | 6,3 | 6 | 6 | 5,7 | 5,5 | 5,5 | 5,3 |
| 90 x 90 cm | 1 plot / angle + 1 plot / côté | 6,2 | 5,7 | 5,2 | 5 | 4,8 | 4,4 | 4,2 |
| 30 x 90 cm | 1 plot / angle + 1 plot / longueur | 9,8 | 9,6 | 9,3 | 9 | 8,8 | 8,3 | 7,8 |
| 45 x 90 cm | 1 plot / angle + 1 plot / longueur | 6,8 | 6,5 | 6,2 | 6 | 5,8 | 5,6 | 5,2 |
| 60 x 90 cm | 1 plot / angle + 1 plot / longueur | 5,3 | 5,1 | 4,8 | 4,4 | 4,3 | 4,1 | 3,9 |
| 100 x 100 cm | 1 plot / angle + 1 plot / côté* | 4,9 | 4,6 | 4,4 | 4 | 3,8 | 3,6 | 3,2 |
| 50 x 100 cm | 1 plot / angle + 1 plot / longueur* | 5 | 4,7 | 4,6 | 4,5 | 4,4 | 4,3 | 4,1 |
| 20 x 120 cm | 1 plot / angle + 1 plot / longueur** | 11,3 | 9,2 | 8,6 | 8,6 | 8,6 | 8,3 | 7,9 |
| 30 x 120 cm | 1 plot / angle + 1 plot / longueur* | 7,5 | 6,8 | 6,3 | 6,3 | 6,3 | 6,1 | 5,8 |
| 40 x 120 cm | 1 plot / angle + 1 plot / longueur* | 6,3 | 5,8 | 5,4 | 5,2 | 4,9 | 4,7 | 4,5 |
| 60 x 120 cm | 1 plot / angle + 1 plot / longueur* | 4 | 3,6 | 3,3 | 3,2 | 3,2 | 3,1 | 2,9 |
| 120 x 120 cm | 1 plot / angle + 1 plot / côté* | 3,6 | 3,4 | 3,1 | 2,8 | 2,8 | 2,6 | 2,3 |
Le tableau ci dessus réalisé par la marque JOUPLAST ne vaut pas comme engagement et n’a pas de valeur contractuelle. Le quantitatif est donné à titre indicatif.
* Pour ces formats, nous préconisons l’utilisation de la structure aluminium pour terrasse PROFILDECK® - Nous consulter pour le quantitatif.
** Pose sur plots uniquement possible avec les plots de hauteur supérieure à 40 mm. Pour les hauteurs inférieures, la pose sur plots est non compatible, utiliser Profildeck®.
Respecter les préconisations de pose du fabricant du dallage, et calculer le nombre de plots par m² suivant usage.
• Qualification des dalles « autoportant » obligatoire, de classe T7 ou T11 suivant la classe d’appellation NF norme NF EN 1339 ou F+ selon le référentiel QB 32 du CSTB.
Étape 1 : Mesurer et planifier
Commencez par mesurer précisément la surface de votre terrasse (longueur × largeur). Réalisez ensuite un croquis de la zone en y positionnant les plots selon l'espacement recommandé.
Exemple : pour une dalle de 60 × 60 cm, prévoyez 1 plot à chaque coin. Ne dépassez pas 60 cm d'espacement entre les plots.
Étape 2 : Suivre les recommandations du fabricant
Chaque matériau (bois, dalle, composite...) a ses propres exigences en termes de support. Consultez systématiquement les consignes du fabricant pour connaître :
- L'entraxe (espacement) entre les plots
- Le type de support requis
Cela vous garantira une terrasse solide et durable.
Étape 3 : Calculer le nombre de plots
1. Direction de la longueur :
- Longueur de la terrasse ÷ entraxe recommandé
- Exemple : 4 m ÷ 0,5 m = 8 plots
2. Direction de la largeur :
- Largeur de la terrasse ÷ entraxe recommandé
- Exemple : 3 m ÷ 0,5 m = 6 plots
3. Nombre total de plots :
- Longueur × largeur = 8 × 6 = 48 plots
Étape 4 : Ajouter les plots pour les bords et angles
N’oubliez pas d’ajouter des plots supplémentaires :
- Aux bords pour un meilleur maintien
- Aux angles pour renforcer la stabilité
- Dans les zones découpées ou irrégulières
Étape 5 : Arrondir au nombre entier supérieur
Toujours arrondir au nombre entier supérieur :
✔ Pour compenser les imprévus
✔ Pour disposer de plots de rechange en cas de casse

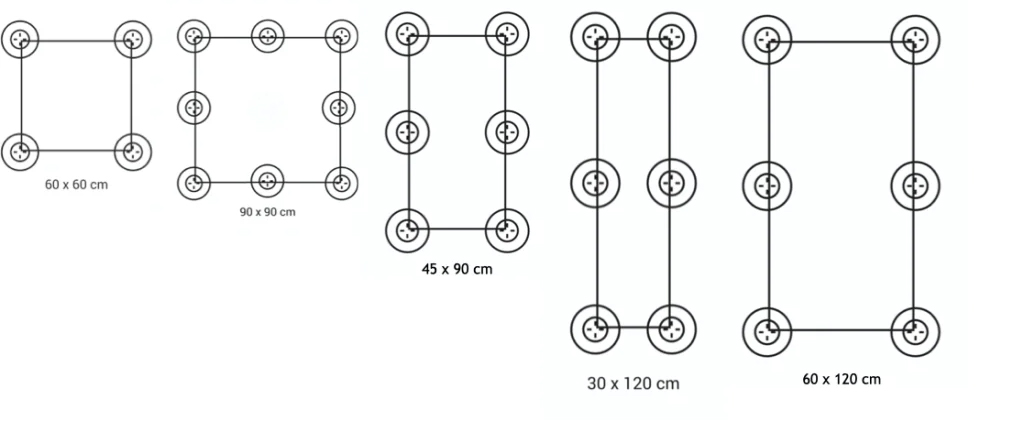

Schémas de positionnement des plots - Ci contre : des exemples de positionnement des plots selon les dimensions des dalles utilisées. Ces schémas permettent de visualiser la répartition optimale des plots pour garantir une bonne stabilité.
